在石化生產現場常見的儲罐主要有兩種，立式儲罐和臥式儲罐， 臥式儲罐是為常見的，主要用于儲存液體或氣體，其材質通常為鋼制密封容器即為鋼制儲罐，防腐儲罐工程是石油、化工、糧油、食品、消防、交通、冶金、國防等行業必不可少的、重要的基礎設施，我們的經濟生活中總是離不開大大小小的鋼制儲罐，鋼制儲罐，防腐儲罐在國民經濟發展中所起的重要作用是無可替代的。立式儲罐的優勢在于占地面積小，立式儲罐主要用以存放酸、醇、氣體等提煉的化學物質。其制作材質的種類也很多，大體上有：滾塑儲罐，玻璃鋼儲罐，陶瓷儲罐、橡膠儲罐、焊接塑料儲罐等。就儲罐的性價比來講，現在以滾塑儲罐為優越，滾塑儲罐又可以分鋼襯塑儲罐，全塑儲罐兩大系，分別包括立式，臥式，運輸，攪拌等多個品種。立式金屬罐是國際間石油化工產品貿易結算的主要計量器具，也是國內石油、液體石油產品貿易結算、收發交接的重要計量器具和儲存設備。其測量的準確性不僅影響著企業的成本核算和經濟效益，而且直接關系到國家對內對外貿易的經濟利益和國家計量信譽。因此，準確地實現立式金屬罐容積計量具有實際意義。

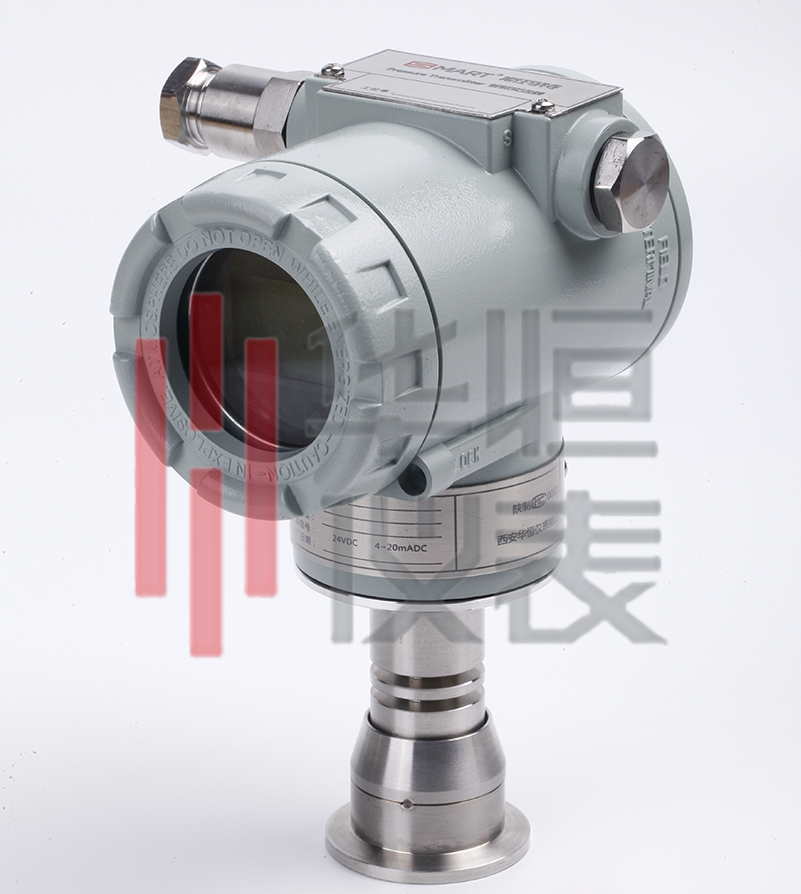

SMT3151型壓力變送器在立式金屬罐底量與浮頂質量測量
作為存儲設備和計量器具的立式金屬罐在實際使用過程中，由于底量和浮頂質量不斷發生變化無法全部測量，以往底量和浮頂質量的測量只憑借經驗數據，準確度太差，造成貿易計量交接數據混亂，
同時，摩擦力、外來載荷以及單盤變形等因素對底量和浮頂質量測量也帶來的一定影響，不但會影響到底量和浮頂質量的測量精度，而且會危及到立式金屬罐的安全運行。因此，立式金屬罐底量和浮頂質量的測量已經受到了計量部門的重視。本文在分析底量、浮頂質量現有離線測量方法弊端的基礎上，提出了利用SMT3151型壓力變送器實現對立式金屬罐底量增量的在線實時測量方法，利用壓力變送器實現對立式金屬罐的浮頂質量在線實時測量方法，解決了測量精度不高的問題。
立式金屬罐底量與浮頂質量測量系統
特提供了一種立式金屬罐底量與浮頂質量測量系統，

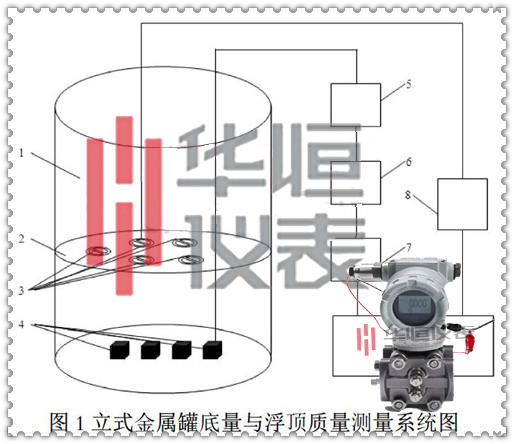

底量與浮頂質量測量系統圖，
其中：1-立式金屬罐；2-浮頂；3-壓力變送器；4-SMT3151型壓力變送器；5-信號放大器；6- V/I轉換器；7-液位變送器；8-隔離變送器8；9-PLC控制器。
在浮頂上有壓力變送器，安裝壓力變送器為電容式壓力變送器，壓力變送器內部裝有陶瓷膜片敏感元件和放大線路板，陶瓷膜片敏感元件將被測介質信息轉換成電信號，放大線路板將電信號放大轉換成（4-20）mA標準信號。壓力變送器將壓力傳感器、信號放大器及轉換電路組合成一體，壓力變送器通過電纜將測得的信號傳至地面，電纜傳輸距離可達1km，壓力變送器在感受到被測液體介質的靜壓后，將其轉換成電壓信號，經屏蔽電纜傳到模擬量測量模塊、隔離變送器傳到PLC控制器，PLC控制器計算立式金屬罐的浮頂質量。
在立式金屬罐的罐底設置有多個SMT3151型壓力變送器，SMT3151型壓力變送器為高技術激光精刻的硅膜片傳感器， SMT3151型壓力變送器在感受到被測液體介質的信息后，將其轉換成（0-100）mV電壓信號，經屏蔽電纜傳到信號放大器、信號放大器經V/I轉換器、液位變送器與PLC控制器連接，PLC控制器計算立式金屬罐的底量質量。PLC控制器根據立式金屬罐底量與浮頂質量測量方法計算出不同液位對應的底量與浮頂質量修正量，形成底量與浮頂質量增量修正表，終形成完整的立式金屬罐底量與浮頂質量實時測量系
1、SMT3151型壓力變送器采用電容測量原理，探極的外絕緣層可根據不同的介質相應的絕緣材料（如選用耐高溫、耐腐蝕、抗老化且化學穩定性極高的聚四氟乙烯材料），正常工作中與被測液體之間處于絕緣狀態。安裝時一定注意保護好探極線的外絕緣層，一旦損傷，將導致使用縮短或安裝失敗。探極線安裝結束后，使其全部浸入液體時，探極線與液體（或金屬容器外壁）的絕緣電阻應>20M（用數字萬用表20M測量），測量絕緣電阻時，應將探極線與變送器的連接暫時斷開。 2、SMT3151型壓力變送器計露天安裝時，探極線不能裸露于容器外，以免雨天探極線著水出現測量誤差。 SMT3151型壓力變送器的外殼或接線盒下部的不銹鋼過程連接部件，必須可靠與容器外壁連接（接地），其接觸電阻不能大于2。 4、在正常工作中，探極線在容器內不能有較大的擺動幅度，否則會出現信號不穩定現象。
5、探極線安裝時，應盡量遠離容器內壁，小距離不能100mm。當受條件限制，距離小于100mm時，探極線與容器的距離必須保證相對固定。
6、對單線軟探極，多余部分可通過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探極，多余部分可盤扎在被測液面以上，絕對不允許將多余部分盤繞在容器底部或有效測量段。
7、在容器內有攪拌或液體可能產生大量氣泡時，為保護探極線和避免液體波動及氣泡而產生的虛假液位，可在容器內裝置已內徑80mm金屬或非金屬管，管的下端應開口獲流進液孔，液面以下留排氣孔，使用金屬管時，應保證探極線在管內位置相當穩定，必要時對探極線加支撐拉直。
10、SMT3151型壓力變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。 SMT3151型壓力變送器是根據測量液體的靜態壓力與此所測量液體介質的高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，通過增加溫度補償和線性校正，此所測量物理量變化轉換成為4-20mADC標準電流信號輸出，通過此標準信號便可以在指示器觀測或者進行遠程控制。SMT3151型壓力變送器的大的方便之處在于其傳感器部分可以直接投入到液體中，SMT3151投入式變送器部分則可以通過加裝支架或者直接使用法蘭即可以連接，安裝使用極為方便。SMT3151型壓力變送器廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。
