| 2088型電容式壓力變送器常見的幾種性能與優點 |
| 信息來源： 液位變送器廠家 | 2020-04-22 點擊量： 9266 |

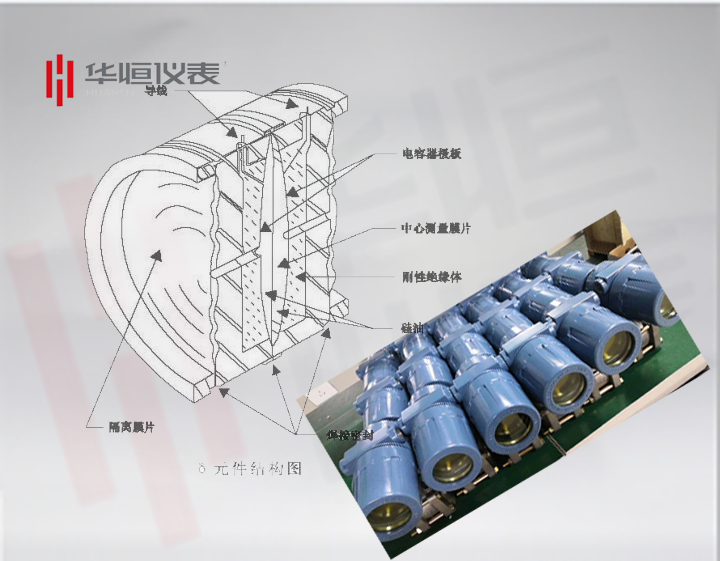

2088電容式壓力變送器工作原理：被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，經過隔離片和元件內的填充液傳送到丈量膜片兩側。電容式壓力變送器是由丈量膜片與兩側絕緣片上的電極各組成一個電容器。
當兩側壓力不分歧時，致使丈量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，經過振蕩和解調環節，轉換成與壓力成正比的信號。電容式壓力變送器和電容式絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。
2088電容式壓力變送器的A/D轉換器將解調器的電流轉換成數字信號，其值被微處置器用來斷定輸入壓力值。微處置器控制變送器的工作。另外，它停止傳感器線性化。重置丈量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通訊。
由于2088型電容式變送器的機型外觀上完全融合了目前國內非常為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051智能壓力變送器與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力,故2088壓力變送器是一些老型產品的替代和更新產品。為適合國內自動化水平的不斷提高和發展，華恒儀表制造的2088智能壓力變送器除設計小巧精致外，同時推出具有HART現場總線協議的智能化功能。
| 智能壓力變送器的性能 1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定 的防腐能力。 2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。 3）體積小、重量輕、安裝、調試、使用方便 4）不銹鋼全封閉外殼，防水好。 5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。 6) 工業領域中非常佳的總體性能±0.15%，令回路性能非常優化 7) 五年穩定性±0.15%，可大大降低校驗和維護的費用‘ 8) 更快的動態響應，可降低過程的可變性 9) 引進技術可實現全面測量方案 10)本地/外部：零點/量程可調 2088型電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。 |
產品優勢： 1、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。 2、結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。 3、安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。 4、調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。 5、用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。 6、測量范圍大，不受貯槽高度的限制。 7、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。 8、具備本安防爆和隔離防爆能力，可應用于各種危險場所。 9、具有防阻塞型設計可實現對糊狀介質液位的測量。 10、精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。 |
電容式壓力變送器安裝要求
1、液體流量測量
（1）在管線側安裝龍頭以防止沉淀物質沉積在變送器過程隔離器上。
（2）將變送器安裝在龍頭旁邊或龍頭下方，使氣體能排入過程管線。
（3）將排液/排氣閥朝上安裝以方便氣體排放。
2、氣體流量測量
（1）將龍頭安裝在管線頂端或側邊。
（2）將變送器安裝在龍頭旁邊或上方使液體排入過程管線。
3、蒸汽流量測量
（1）將龍頭安裝在管線側邊。
（2）將變送器安裝在龍頭下方以確保引壓管線始終充滿冷凝水。
（3）將引壓管線充滿水以防止蒸汽直接與變送器接觸并確保測量精確啟動。
