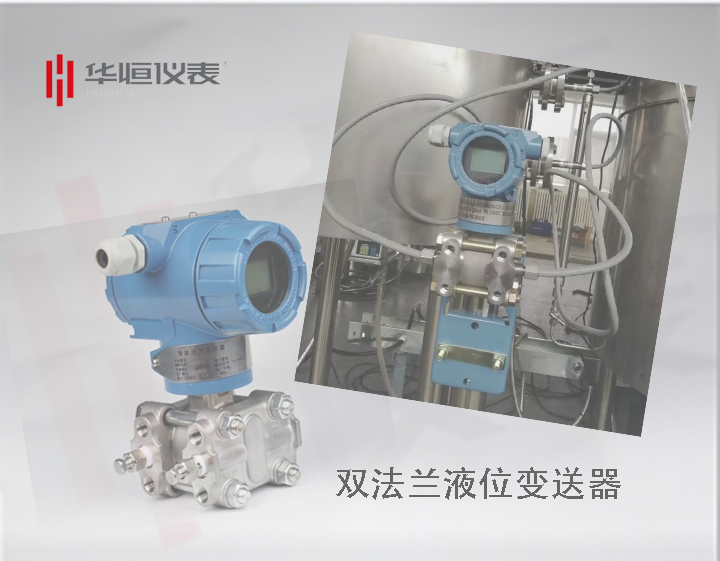

| 雙法蘭液位變送器：電容式金屬傳感器應用特點和優勢 |
| 信息來源： 液位變送器廠家 | 2020-04-22 點擊量： 13039 |
電容式液位變送器工作原理：被測介質的兩種液位通入高、低兩液位室，作用在δ元件（即敏感元件）的兩側隔離膜片上，經過隔離片和元件內的填充液傳送到丈量膜片兩側。電容式液位變送器是由丈量膜片與兩側絕緣片上的電極各組成一個電容器。
當兩側液位不分歧時，致使丈量膜片產生位移，其位移量和液位差成正比，故兩側電容量就不等，經過振蕩和解調環節，轉換成與液位成正比的信號。電容式液位變送器和電容式絕對液位變送器的工作原理和差壓變送器相同，所不同的是低壓室液位是大氣壓或真空當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或者斷開。這種接近開關檢測的對象不限于導體，可以是絕緣的液體或粉末狀物體等等。 雙法蘭液位變送器：電容式金屬傳感器應用特點和優勢
它由圓形薄膜與固定電極構成。薄膜在液位的作用下變形，從而改變電容器的容量，其靈敏度大致與薄膜的面積和液位成正比而與薄膜的張力和薄膜到固定電極的距離成反比。另一種型式的固定電極取凹形球面狀，膜片為周邊固定的張緊平面，膜片可用塑料鍍金屬層的方法制成。這種型式適于測量低壓，并有較高過載能力。還可以采用帶活塞動極膜片制成測量高壓的單電容式液位傳感器。這種型式可減小膜片的直接受壓面積，以便采用較薄的膜片提高靈敏度。它還與各種補償和保護部以及放大電路整體封裝在一起，以便提高抗干擾能力。這種傳感器適于測量動態高壓和對飛行器進行遙測。單電容式液位傳感器還有傳聲器式（即話筒式）和聽診器式等型式 。
金屬化電容為無感結構，用金屬化聚酯薄膜作為電介質/電極繞制而成，導線采用鍍鍍錫銅包鋼線，使用環氧樹脂包封的電容器。雙法蘭液位變送器：電容式金屬傳感器應用特點和優勢
額定值編輯
·標稱電容量偏差：±5%；±10%；±20%
·氣候類別：55/085/21
·額定溫度： +85℃
·絕緣電阻：Cr≤0.33μF：≥25,000MΩ; Cr>0.33μF：≥7,500MΩ μF;
·損耗角正切：≤0.0015(1KHz)
1、全密封矩形金屬外殼，底部或兩側帶固定板,陶瓷絕緣子。
2、 采用優質聚丙烯薄膜、鋁箔和浸漬材料 。
3、采取無感式的卷繞方法。
4、體積小,重量輕,耐壓高,壽命長、易安裝。
5、適用于直流和脈動等電路中。雙法蘭液位變送器：電容式金屬傳感器應用特點和優勢
1、雙法蘭變送器由于其量程較小，安裝位置如果不同，會引起受力不均勻，從而引起液位的變化。（斜度30°時，會產生0.2KPa 左右的液位）。這樣的情況特別是在與阿牛巴流量計配套使用的時候，會表現的更加嚴重，因此，一定要注意雙法蘭變送器導壓管的安裝問題。
2、需要防止變送器與腐蝕性，或是過熱的被測介質相接觸；
3、防止管內渣滓在導壓管內沉積；
4、導壓管一定要注意，盡可能短一些；
5、兩邊導壓管內的液柱壓頭應該是盡量保持平衡；
6、導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方。
1、導壓管應盡可能短一些；
2、當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3、對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4、液體導壓管道布設時要避免出現高點，氣體導壓管布設要避免出現低點；
5、兩導壓管應保相同的溫度；
6、為避免摩擦影響，導壓管的口徑應足夠大；
7、充滿液體的導壓管中應無氣體存在；
8、當使用隔離液時，兩邊導壓管的液位要相同。
文章：雙法蘭液位變送器：電容式金屬傳感器應用特點和優勢
資料由西安儀表制造廠家：搜集整理，部分資料來源于華恒儀表制造廠家的技術指導。
特此感謝，來自西安華恒儀表制造廠家的黨某工程師，羅某工程師，以及：周某總工程師，田某總設計指導師，
