| 差壓液位變送器在加壓罐上的兩種安裝測量方法圖 |
| 信息來源： 差壓液位變送器 | 2024-11-01 點擊量： 6421 |
與常壓罐的不同之處在于，加壓罐是一個密閉的容器，在該容器中，蒸氣壓施加在液體上，蒸氣壓的值可能會隨時間變化。由于不能忽略蒸氣壓，因此應通過DP 與常壓罐的不同之處在于，加壓罐是一個密閉的容器，在該容器中，蒸氣壓施加在液體上，蒸氣壓的值可能會隨時間變化。由于不能忽略蒸氣壓，因此應通過DP液位變送器的兩個壓力入口進行測量。這可以通過使用脈沖管道將蒸氣壓傳送到頂部端口來實現。
此安裝有兩種方法：干支管和濕支管。它們兩者之間的選擇取決于蒸氣性質。

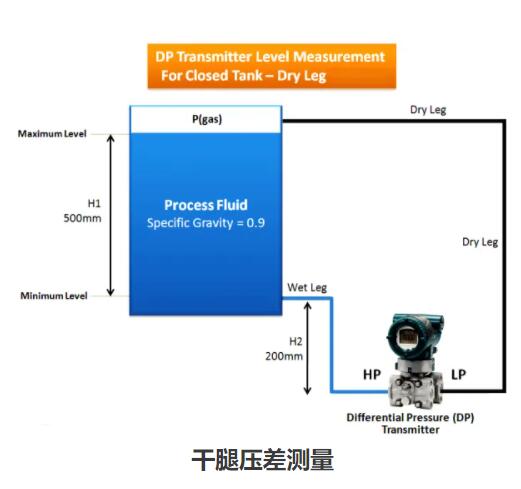

干腿水平測量
當沒有水汽凝結時，可以考慮使用干腿進行液位測量。上分支的腿總是干燥，沒有液體需要填充上腿。在這種情況下，除了蒸氣壓力外，沒有其他液體壓力會作用于高壓油口。因此，頂部端口僅測量蒸氣壓（見圖1）。
濕腿水平測量
假設可能發生蒸汽凝結，則應選擇濕管。由于冷凝物會充滿支腳，隨后會在上端口側積聚，這會增加冷凝水靜水壓力產生的額外壓力。
在這種情況下，大腿應注滿水或?qū)^程液體無反應的任何液體。因此，在計算校準范圍時，需要將來自上部端口的壓力作為恒定壓力考慮在內。
結論
總之，在更多的液位應用中仍建議使用濕腿，以防止在頂部端口發生意外的冷凝。
