工業自動化儀表是工業生產的“眼睛”，壓力傳感器作為工業自動化的感知前端，對于工業實現自動化有著舉重若輕的作用。隨著我國工業自動化程度的提高，用戶對儀表的質量要求相應提高。不管是國家發展需要，還是市場需求本身，粗制濫造的儀表都注定會退出儀表市場。
為了實現更高精度的測量，獲得更加智能的人機交互，本次設計為基于單片機的智能壓力測量系統。該智能壓力變送器基本原理是通過壓力傳感器把壓力信號轉換成電壓信號，該電壓信號經放大后，送至模/數轉換電路，將其轉換為數字信號以便單片機處理，最后由LED數碼管進行顯示，并以工業生產中標準的4-20mA的電流信號輸出。在測量的過程中可以人為地通過獨立鍵盤進行設置測量的上下限，當輸入的壓力超出上下限時，蜂鳴器啟動報警。

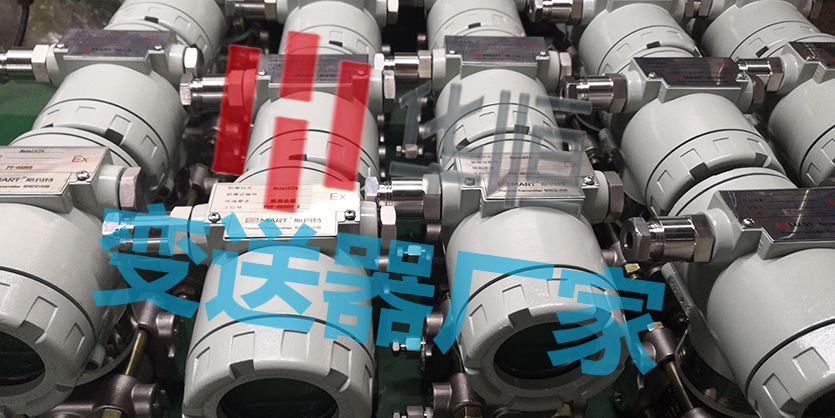

壓力變送器在安裝時需要注意的八個方面：
1 .安裝壓力變送器時，請按照正確的接線圖正確連接。
2 .設置壓力變送器使用時，檢查壓力變送器，為了防止壓力變送器在運輸過程中破損或振動而損害測量精度，有必要進行計量檢定。
3 .壓力變送器必須垂直安裝在水平面上。
4 .壓力變送器的測量點設置在與壓力變送器相同的水平位置。
5 .為了不使壓力發生器受到振動的影響，設置減振裝置和固定裝置。
6 .為了使壓力發生器不受被測定介質高溫的影響，設置充滿液體的彎管裝置。
7 .保證密封性，不可發生泄漏現象。 特別是易燃?xì)怏w和有毒有害介質。
8 .注意保護變送器的引出電纜。在工業現場使用時，建議用金屬管保護，或者使用架空的東西
壓力變送器的校驗步驟：
壓力變送器系統要求能夠滿足以下幾點設計要求：
（1）可測范圍：0～1MPa—（表壓），且量程可選；
（2）顯 示：4位數碼顯示（），4～20mADC輸出；
（3）附加要求：上、下限報警；
（4）測量精度：±1%。
a.準備：填寫工作許可證。通知主控室將被校變送器控制狀態切換至手動位置。將壓力傳感器與氣泵連接好。關閉引壓閥,斷開引壓管；將氣泵與被校變送器連接好,并確保沒有泄漏。將壓力傳感器的引出線與過程校驗儀相連。接上HART。記錄該表編號和位號和此時的溫度。
b.校驗。用HART 讀出實際量程。將排空閥打開，確保測量室與大氣相通，校零。同時用HART 觀察零點電流是否為4mA, 否則，用HART 修正。用氣泵分別打至滿量程的25%、50%、75%、100%，觀察各點是否符合要求，否則，用HART 修正并將數據紀錄。用氣泵的微調孔逐步泄壓，從滿量程下降至75%、50%、25%和0%，觀察各點是否符合要求，否則，用HART 修正并將數據紀錄。
重復以上步驟，觀察重現性能是否符合要求。校驗完成后將校驗線路拆除，并將智能壓力變送器與引壓管重新連接，關閉排空閥，打開一次閥及引壓閥。通知當班操作人員，觀察測量結果與校驗前測量值是否一致。
壓力變送器怎么調試及調試步驟主要有 安裝完畢后,送電,在顯示器察看各參數是否正常:
1各帶的溫度應為室溫
2上爐子內的三個數據的意義及數值分別如下:上排左邊為小量程真空度(絕對壓力),為1000Pa左右上排。右邊為大量程真空度(絕對壓力),為1000mbar左右。下排右邊為相對壓力,0mbar左右。
3各泵閥處于關閉狀態
如上述顯示不正常,檢査接線顯示是否有誤
1,査看屏幕上是否有報警信息,有報警信息,一定要清除
2,進入調試界面后,檢査各泵、閥能否正常工作及反饋信息是否正常
3,檢査各壓力變送器的數值是否在正常范圍內.如不在正常范圍內,要對其進行校正
4,對個壓力開關進行校正,當表壓>+10mbar時. 壓力開關的常開觸點開始接通.當表壓>+100mbar時.H100-524壓力開關的常閉觸點開始斷開。
